Cable de alta tensión 36/66kV CU/XLPE/WBT/CWS/WBT/AL-PET/HDPE o CU/XLPE/WBT/CAS/PVC

Cable de alta tensión con aislamiento de XLPE, pantalla de alambre de cobre o vaina corrugada de aluminio, y conductor de cobre.

Aplicación:

Este producto es adecuado para líneas de CA de 50 Hz con una tensión nominal que no exceda los 38/66 kV. Se utiliza en líneas que requieren características generales de impermeabilidad, resistencia al frío y ciertos requisitos de aislamiento para la cubierta exterior, y está destinado a la transmisión y distribución de energía eléctrica.

Construcción:

Conductor – Conductor de cobre recocido clase 2 circular compactado o segmentado
Cinta de amarre – Cinta de Tetoron semiconductora
Pantalla del conductor – Compuesto semiconductor
Aislamiento – Polietileno reticulado (XLPE)
Pantalla del aislamiento – Compuesto semiconductor
Lecho impermeable – Cinta hinchable al agua semiconductora
Pantalla metálica – Hilos de cobre
Vaina metálica (pantalla) – Vaina de aluminio corrugado soldado revestido con asfalto
Lecho impermeable – Cinta hinchable al agua semiconductora
Capa impermeable en dirección radial – Cinta compuesta de aluminio y plástico
Cubierta exterior – Polietileno de alta densidad (HDPE) recubierto con grafito
– Compuesto de cloruro de polivinilo (PVC) recubierto con grafito

Sección Transversal:

1 conductor; 240~2000 mm²

Nota:

Para secciones inferiores a 800 mm² se utiliza conductor circular compactado
A partir de 800 mm² se puede utilizar conductor circular compactado o segmentado
Por encima de 800 mm² se utiliza conductor segmentado

Características de Temperatura:

Temperatura de operación del conductor: -15℃ ~ 90℃
Temperatura mínima de instalación: 0℃
Temperatura máxima de operación en emergencia: 105℃
Temperatura máxima en cortocircuito (5 s): 250℃

Características Eléctricas:

Tensión nominal: 38/66 (72.5) kV
Prueba de alta tensión en CA: 2.5U₀ durante 30 minutos
Descarga parcial a 1.5U₀: 10 pC o menos

Color:

Identificación de los conductores: Natural o según los requerimientos del cliente
Cubierta exterior: Negra o según los requerimientos del cliente

Normas:

Diseño del cable: IEC 60840
Conductor: IEC 60228

Cable De Energía 36/66kV

Cable De Energía 64/110kV

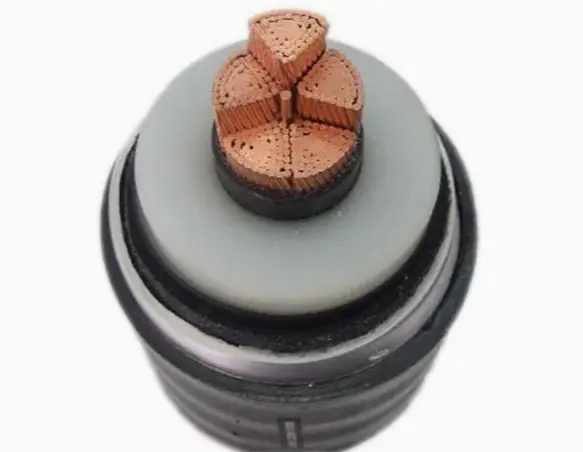

Cable De Energía 76/132kV

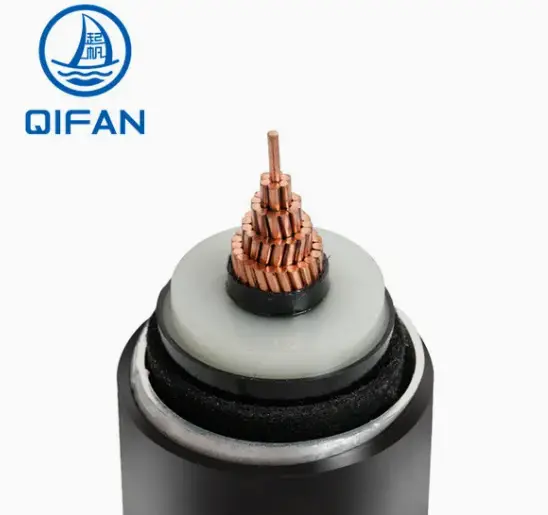

Cable De Energía 87/150kV

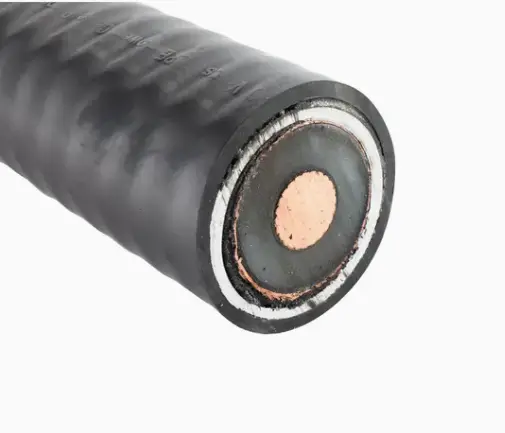

Cable De Energía 127/220kV
