Cables De Energía Acorazados Con SWA 0.6/1KV

CU/XLPE/PVC/SWA/PVC 0.6/1kV cable blindado multicore
Cable multicore blindado con conductor de cobre, aislamiento XLPE y cubierta de PVC.

Aplicación:

Para ser usado en el suministro principal de energía, como en redes de distribución de baja tensión, tanto en áreas interiores como exteriores. Puede instalarse en conductos, en lugares secos o húmedos, y se recomienda para enterramiento directo cuando se requiere mayor protección eléctrica y mecánica.

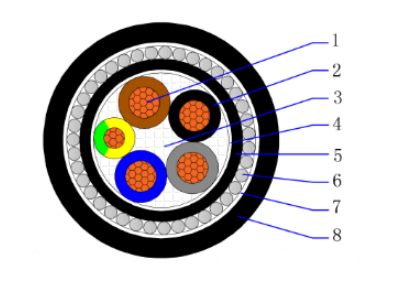

Construcción:

1. Conductor – Cobre estirado recocido clase 2 trenzado (compactado)

2. Aislamiento – Polietileno reticulado (XLPE)

3. Relleno – Material no higroscópico

4. Cinta de unión – Cinta de material no higroscópico

5. Capa interna – Compuesto de cloruro de polivinilo (PVC)

6. Blindaje – Alambres de acero galvanizado

7. Cinta de unión – Cinta de material no higroscópico

8. Capa externa – Compuesto de cloruro de polivinilo (PVC)

Sección transversal:

• 2C 1.5~2C 400 mm²

• 3C 1.5~3C 400 mm²

• 4C 1.5~4C 400 mm²

• 5C 1.5~5C 400 mm²

• 2C+E 2.5~2C+E 400 mm²

• 3C+E 2.5~3C+E 400 mm²

• 4C+E 2.5~4C+E 400 mm²

Características de temperatura:

• Temperatura de operación del conductor: -15℃ ~ 90℃

• Temperatura mínima para instalación: 0℃

• Temperatura de operación de emergencia del conductor: 105℃

• Temperatura de operación en cortocircuito (5s): 250℃

Características eléctricas:

• Voltaje nominal: 0.6/1 (1.2) kV

• Prueba de alta tensión: 3.5 kV / 5 min

Color:

• Aislamiento: Según requisitos del cliente

• Capa externa: Negro o según requisitos del cliente

Normas:

• Diseño del cable: IEC 60502-1 o AS/NZS 5000.1

• Conductor: IEC 60228 o AS/NZS 1125
