PV1-F

Cable PV1-F AC 0.6/1.0kV (DC 1.8kV) con Aislamiento y Cubierta de XLPO para Sistemas Fotovoltaicos

Aplicación:

El cable PV1-F es adecuado para la conexión en serie entre módulos fotovoltaicos, la conexión en paralelo entre grupos de módulos, entre estos y la caja de distribución de corriente continua (caja combinadora), así como entre la caja de distribución de CC y el inversor.

El cable fotovoltaico de corriente alterna (AC) también se utiliza para la conexión entre el inversor y el transformador elevador, entre el transformador y los equipos de distribución, y desde los equipos de distribución hacia la red eléctrica o hacia la conexión de los usuarios.

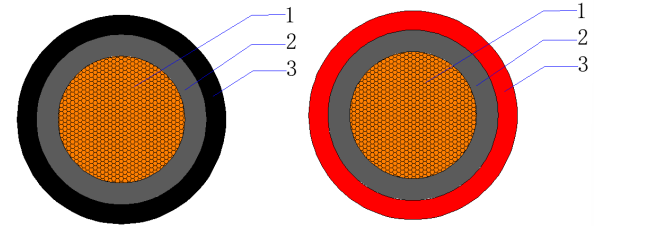

Construcción:

1. Conductor: Cobre estañado recocido flexible clase 5

2. Aislamiento: Poliolefinas reticuladas (XLPO)

3. Cubierta exterior: Poliolefinas reticuladas (XLPO)

Secciones Transversales Disponibles:

• 1C: 1.5 ~ 35 mm²

Características Térmicas:

• Temperatura ambiente: -40 °C ~ +90 °C

• Temperatura máxima del conductor: 120 °C

• Diseñado para funcionar a temperaturas ambiente de hasta 90 °C.
  Según la norma EN 60216-1, el aislamiento y la cubierta soportan hasta 120 °C durante 20.000 horas (con 50% de alargamiento residual).

• Temperatura mínima de instalación: ≥ -25 °C

Radio Mínimo de Curvatura:

• 6 × Ø exterior

Características Eléctricas:

• Tensión nominal: AC 0.6/1.0kV (DC 1.8kV)

• Prueba de alta tensión: 6.5 kV / 5 minutos

Color:

• Aislamiento: Negro

• Cubierta exterior: Negra o Roja

Norma:

• Diseño del cable: 2 Pfg 1169/08.2007
