RHH

RHH - Cable unipolar con aislamiento de polietileno reticulado (XLPE)

Aplicación:

Los conductores tipo RHH se utilizan principalmente en tuberías (conduit) y bandejas portacables para servicios, alimentadores y circuitos derivados en aplicaciones comerciales o industriales, según lo especificado en el Código Eléctrico Nacional (NEC).
El conductor es adecuado para su uso en lugares secos, a temperaturas que no excedan los 90 °C.

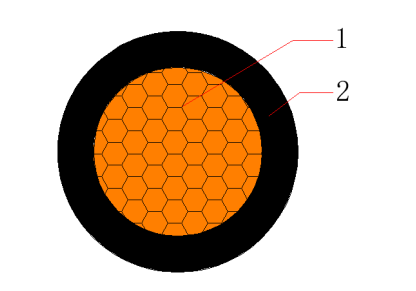

Construcción:

1. Conductor: Cobre recocido clase B, trenzado y sin estañar

2. Aislamiento: Polietileno reticulado (XLPE)

Sección transversal:

14 AWG ~ 1000 Kcmil

Características térmicas:

• Temperatura máxima de operación del conductor: 90 °C

• Temperatura mínima de instalación: 0 °C

Características eléctricas:

Tensión nominal: 600 V

Prueba de alta tensión:

• 14 ~ 10 AWG: 3.0 kV / 1 minuto

• 8 ~ 2 AWG: 3.5 kV / 1 minuto

• 1 ~ 4/0 AWG: 4.0 kV / 1 minuto

• Más de 4/0 hasta 500 Kcmil: 5.0 kV / 1 minuto

• Más de 500 hasta 1000 Kcmil: 6.0 kV / 1 minuto

Marcado de prueba de llama:

FT1 / VW-1

Resistencias adicionales:

• Resistencia al aceite: PRI

• Resistencia a la intemperie: SR

Color:

Aislamiento: Según los requisitos del cliente

Normativa:

Diseño del cable: UL44
