THWN-2

THWN-2 Cable unipolar con aislamiento de PVC y cubierta de nailon

Aplicación:

Los conductores tipo THWN-2 se utilizan principalmente en tuberías (conduit) y bandejas portacables para servicios, alimentadores y circuitos derivados en aplicaciones comerciales o industriales, según lo especificado en el Código Eléctrico Nacional (NEC). El conductor es adecuado para uso en ubicaciones secas o húmedas, a temperaturas que no excedan los 90 °C.

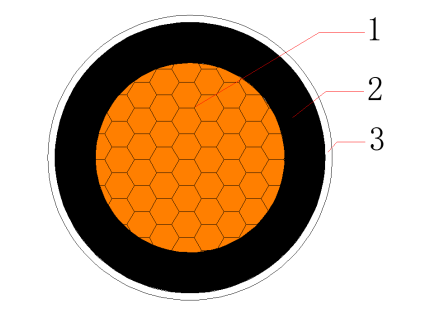

Construcción:

1. Conductor: Cobre recocido clase B, trenzado y sin estañar

2. Aislamiento: Compuesto de polietileno clorado (PVC)

3. Cubierta: Nailon

Sección transversal:

14 AWG ~ 1000 Kcmil

Características térmicas:

• Temperatura de operación del conductor: 90 °C

• Temperatura mínima para instalación: 0 °C

Características eléctricas:

Voltaje nominal: 600 V
Prueba de alta tensión:

• 14 ~ 2 AWG: 2.0 kV / 1 minuto

• 1 ~ 4/0 AWG: 2.5 kV / 1 minuto

• 250 ~ 500 Kcmil: 3.0 kV / 1 minuto

• 550 ~ 1000 Kcmil: 3.5 kV / 1 minuto

Marcado de prueba de llama:

FT1 / VW-1

Color:

Aislamiento: Según los requisitos del cliente

Normativa:

Diseño del cable: UL83
