H05Z1-K H05Z1-R H05Z1-U

H05Z1-U / H05Z1-R / H05Z1-K
Cable unipolar termoplástico, baja emisión de humo, libre de halógenos, aislado con poliolefina.

Aplicación:

Cables adecuados para sistemas eléctricos de potencia en construcciones y otros edificios de ingeniería civil, con el fin de limitar la producción y propagación de fuego y humo.
Adecuados para áreas de tránsito concurridas donde es esencial garantizar la seguridad de las personas, tales como: oficinas, escuelas, hoteles, supermercados, cines, teatros, discotecas, metros, edificios residenciales, etc.
Recomendados para instalación fija en conductos y bandejas protegidas. También sugeridos en cuadros eléctricos, tanto para sistemas de distribución como de automatización, debido a la presencia de equipos y sistemas particularmente sensibles al humo y gases corrosivos.

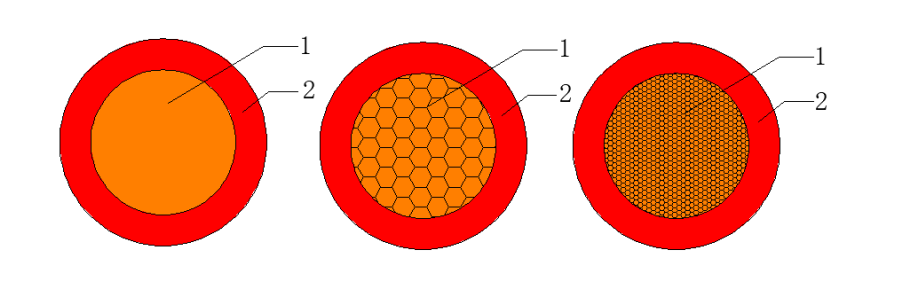

Construcción:

1. Conductor

• Cobre sólido recocido (-U)

• Cobre recocido clase 2 trenzado simple (-R)

• Cobre recocido clase 5 flexible simple (-K)

2. Aislamiento
   Poliolefina termoplástica, baja emisión de humo y libre de halógenos (TI7)

Sección transversal:
1C 0.5~1.0 mm²

Características de temperatura:
Temperatura de operación del conductor: -15 ℃ ~ 70 ℃
Temperatura mínima para instalación: 0 ℃
Temperatura de operación en cortocircuito del conductor (5 s): 160 ℃

Radio mínimo de curvatura:
H05Z1-U fijo: 6 × diámetro exterior
H05Z1-R fijo: 6 × diámetro exterior
H05Z1-K flexible: 7.5 × diámetro exterior
H05Z1-K fijo: 4 × diámetro exterior

Características eléctricas:
Tensión nominal: 300/500 V
Prueba de alta tensión: 2.0 kV / 5 min

Color:
Aislamiento: Según requisitos del cliente

Norma:
Diseño del cable: EN50525-3-31
Conductor: EN 60228
Retardante de llama: IEC60332-1
