H07Z1-K / H07Z1-R / H07Z1-U (Tipo 1 Y Tipo 2)

H07Z1-U/H07Z1-R/H07Z1-K (Tipo 1, Tipo 2) — Cable unipolar con aislamiento termoplástico de poliolefina sin halógenos y baja emisión de humo

Aplicación:

Cables adecuados para sistemas eléctricos en construcciones y otras edificaciones civiles, diseñados para limitar la producción y propagación de fuego y humo. Son aptos para zonas de tránsito intenso donde es esencial garantizar la seguridad de las personas, tales como oficinas, escuelas, hoteles, supermercados, cines, teatros, discotecas, metros, edificios residenciales, etc.

Recomendados para instalación fija en conductos y bandejas protegidas. También son recomendados para cuadros eléctricos, tanto para distribución como para sistemas de automatización, debido a la presencia de equipos y sistemas especialmente sensibles al humo y gases corrosivos.

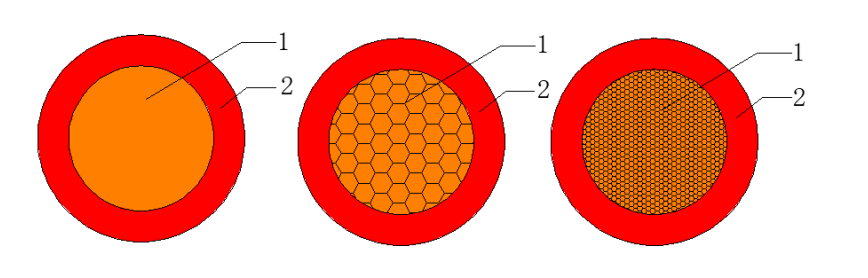

Construcción:

1. Conductor

• Cobre macizo recocido (-U)

• Cobre estratificado recocido clase 2 (-R)

• Cobre flexible recocido clase 5 (-K)

2. Aislamiento
   Poliolefina termoplástica sin halógenos y de baja emisión de humo (TI7)

Sección transversal:

• H07Z1-U: 1 núcleo, 1.5~6 mm²

• H07Z1-R: 1 núcleo, 1.5~630 mm²

• H07Z1-K: 1 núcleo, 1.5~240 mm²

Características de temperatura:

• Temperatura de operación del conductor: -15℃ a 70℃

• Temperatura mínima para instalación: 0℃

• Temperatura de operación en cortocircuito (5s): 160℃

Radio mínimo de curvatura:

• H07Z1-U fijo: 6 veces el diámetro exterior

• H07Z1-R fijo: 6 veces el diámetro exterior

• H07Z1-K flexible: 7.5 veces el diámetro exterior; fijo: 4 veces el diámetro exterior

Características eléctricas:

• Tensión nominal: 450/750 V

• Prueba de alta tensión: 2.5 kV durante 5 minutos

Color:

• Aislamiento: Según requerimientos del cliente

Normas:

• Diseño de cable: EN50525-3-31

• Conductor: EN 60228

• Retardante a la llama: IEC60332-1 / IEC60332-3-24 Cat.C para cable tipo 2
                                      IEC60332-1 para cable tipo 1
