Cable De Energía Aislado Con XLPE1.9/3.3(3.6)kV (Estándar AS/ZNS)

Cable armado unipolar 1.9/3.3(3.6)kV CU/XLPE/CWS/PVC/AWA/PVC o cable armado multipolar CU/XLPE/CWS/PVC/SWA/PVC

Cable armado con aislamiento XLPE, pantalla de hilo de cobre y conductor de cobre, de uno o varios conductores.

Aplicación:

Se utiliza para la distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. En plantas de generación, instalaciones industriales y operativas, zonas residenciales e instalaciones mineras, en lugares secos o húmedos, instalados de forma fija en el aire, enterrados directamente en el suelo o en ductos, donde se requiere una mayor protección mecánica.

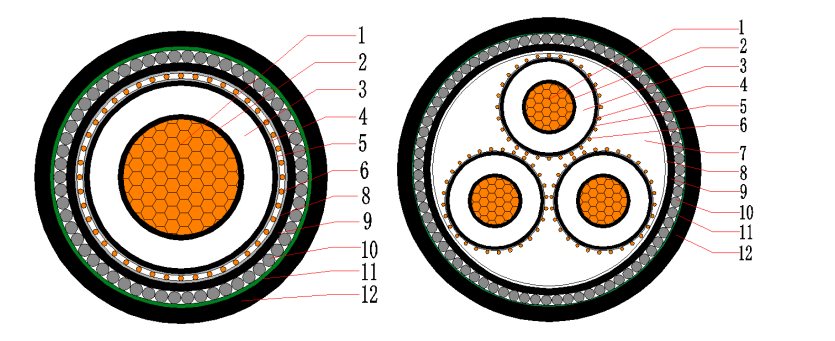

Construcción:

1.    Conductor – Cobre recocido clase 2 compacto
2.    Pantalla del conductor – Compuesto semiconductivo
3.    Aislamiento – Polietileno reticulado (XLPE)
4.    Pantalla del aislamiento – Compuesto semiconductivo
5.    Pantalla metálica – Hilo de cobre recocido
6.    Relleno – Cuerda de polipropileno (PP)
7.    Cinta de unión – Cinta de material no higroscópico
8.    Capa de separación – Compuesto de cloruro de polivinilo (PVC 5V-90)
9.    Armadura – Alambres de aluminio trefilado para cable unipolar o alambres de acero galvanizado para cable multipolar
10.    Cinta de unión – Cinta de material no higroscópico
11.    Cubierta exterior – Compuesto de cloruro de polivinilo (PVC 5V-90)

Sección transversal:

• 1 conductor: 16~1000 mm²

• 3 conductores: 16~400 mm²

Características térmicas:

• Temperatura de operación del conductor: -15 ℃ ~ 90 ℃

• Temperatura mínima para instalación: 0 ℃

• Temperatura de operación en emergencia: 105 ℃

• Temperatura máxima en cortocircuito (5 s): 250 ℃

Características eléctricas:

• Tensión nominal: 1.9/3.3 (3.6) kV

• Prueba de alta tensión en AC: 6.5 kV durante 5 minutos

Color:

• Identificación de conductores: Natural o cintas de color rojo, blanco y azul para cables de tres conductores

• Cubierta exterior: Negra o según requerimientos del cliente

Normas:

• Diseño del cable: AS/NZS 1429.1

• Conductor: AS/NZS 1125
