Cable de Potencia sin Armadura con Aislamiento XLPE 3.6/6(7.2)kV

3.6/6(7.2)kV CU/XLPE/CTS/PVC Single Core Unarmored Cable

Cable unipolar sin armadura 3.6/6(7.2)kV CU/XLPE/CTS/PVC

Aplicación:

Utilizado para la distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. También en plantas de energía, instalaciones industriales y operativas, zonas residenciales e instalaciones mineras. Apto para lugares secos o húmedos, instalación fija al aire libre, enterrado directamente o en ductos.

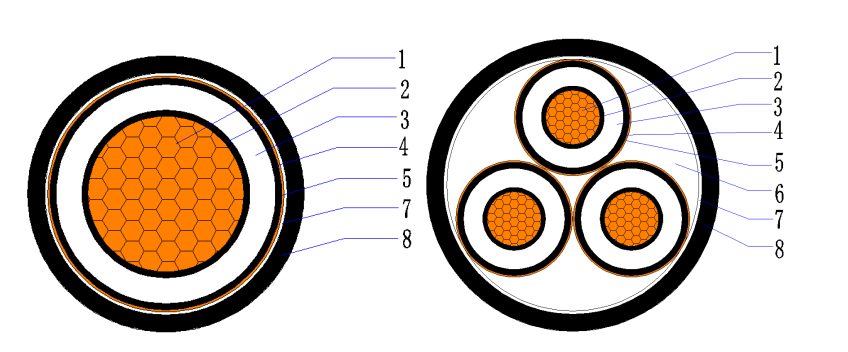

Construcción:

1. Conductor: Cobre recocido compacto clase 2

2. Pantalla del conductor: Compuesto semiconductivo

3. Aislamiento: Polietileno reticulado (XLPE)

4. Pantalla del aislamiento: Compuesto semiconductivo

5. Pantalla metálica: Cinta de cobre recocido

6. Relleno: Cuerda de polipropileno (PP)

7. Cinta de sujeción: Cinta de material no higroscópico

8. Cubierta exterior: Compuesto de cloruro de polivinilo (PVC)

Sección transversal:

• 1 conductor: 16 ~ 800 mm²

• 3 conductores: 16 ~ 400 mm²

Características térmicas:

• Temperatura de operación del conductor: -15°C ~ 90°C

• Temperatura mínima de instalación: 0°C

• Temperatura máxima en operación de emergencia: 105°C

• Temperatura máxima en cortocircuito (5 s): 250°C

Características eléctricas:

• Tensión nominal: 3.6/6(7.2) kV

• Prueba de alta tensión en CA: 3.5 U₀ durante 5 minutos

• Descarga parcial a 1.73 U₀: 10 pC o mejor

Colores:

• Identificación de conductores: Natural o según requerimiento del cliente

• Cubierta exterior: Negra o según requerimiento del cliente

Normas:

• Diseño del cable: IEC 60502-2

• Conductor: IEC 60228
