Cable De Energía Aislado Con XLPE 12.7/22(24)kV (Estándar AS/ZNS)

12.7/22(24) kV CU/XLPE/CWS/PVC/AWA/PVC Cable armado de núcleo simple
O
CU/XLPE/CWS/PVC/SWA/PVC Cable armado de núcleos múltiples

Cable armado con aislamiento XLPE de núcleo simple o múltiple, conductor de cobre con pantalla

Aplicación:

Para ser utilizado en la distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales y operativas, en áreas residenciales y explotaciones mineras, en lugares secos o húmedos, instalado fijo en aire, enterrado directamente en el suelo o en conductos, donde se requiera mayor protección mecánica.

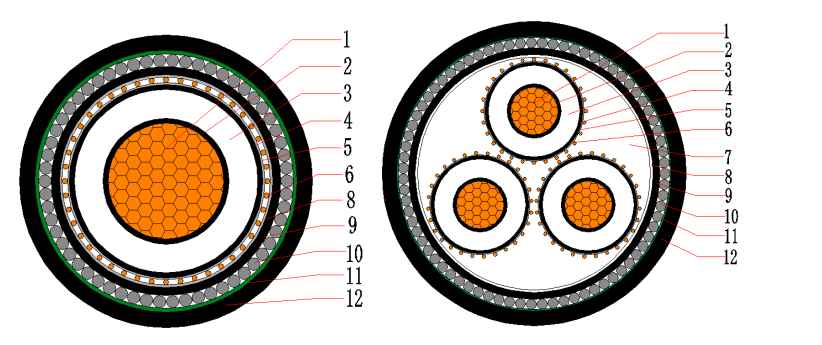

Construcción:

1. Conductor - Cobre compactado recocido clase 2

2. Pantalla del conductor – Compuesto semiconductivo

3. Aislamiento - Polietileno reticulado (XLPE)

4. Pantalla del aislamiento - Compuesto semiconductivo

5. Pantalla metálica - Alambre de cobre recocido

6. Relleno de cuerda de polipropileno (PP)

7. Cinta de amarre - Cinta de material no higroscópico

8. Capa separadora - Compuesto de cloruro de polivinilo (PVC 5V-90)

9. Armadura - Alambres de aluminio estirados en frío para núcleo simple o alambre de acero galvanizado para núcleo múltiple

10. Cinta de amarre - Cinta de material no higroscópico

11. Vaina exterior - Compuesto de cloruro de polivinilo (PVC 5V-90)

Sección transversal:

• Núcleo simple; 35~1600 mm²

• Núcleo triple; 35~400 mm²

Características de temperatura:

• Temperatura de operación del conductor: -15℃~90℃

• Temperatura mínima para la instalación: 0℃

• Temperatura de operación en emergencia del conductor: 105℃

• Temperatura de operación en cortocircuito del conductor (5 segundos): 250℃

Características eléctricas:

• Tensión nominal: 12.7/22(24) kV

• Prueba de alta tensión AC: 42 kV por 5 minutos

• Descarga parcial a 2 U0: ≤20 PC o a 1.5 U0: ≤5 PC

Color:

• Identificación de núcleo: natural o cinta roja, blanca y azul para tres núcleos

• Vaina exterior: negra o según requerimientos del cliente

Norma:

• Diseño del cable: AS/NZS 1429.1

• Conductor: AS/NZS 1125
