Cable de potencia armado con aislamiento XLPE de 12/20(24) kV

Cable unipolar armado 12/20(24)kV CU/XLPE/CTS/PVC/AWA/PVC o cable multipolar armado CU/XLPE/CTS/PVC/SWA/PVC

Cable unipolar o multipolar con aislamiento XLPE, pantalla de cinta de cobre, armado, con conductor de cobre.

Aplicación:

Para distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. En plantas de generación eléctrica, instalaciones industriales y operativas, zonas residenciales y minas. En lugares secos o húmedos, instalados fijos en aire, enterrados directamente en el suelo o en ductos, donde se requiere mayor protección mecánica.

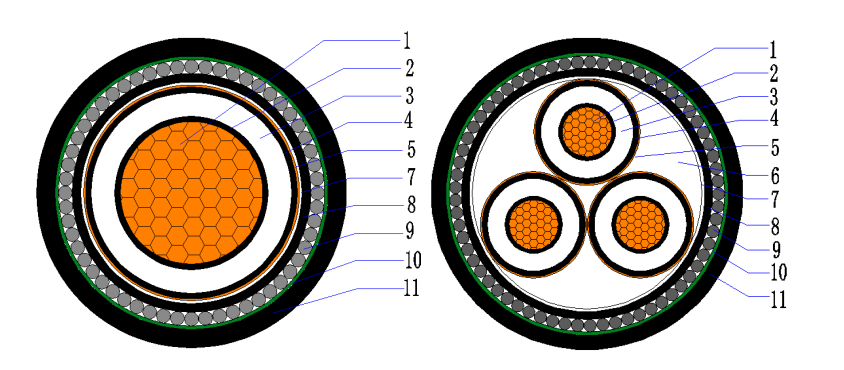

Construcción:

1. Conductor – Cobre recocido liso, clase 2, compacto

2. Pantalla del conductor – Compuesto semiconductivo

3. Aislamiento – Polietileno reticulado (XLPE)

4. Pantalla del aislamiento – Compuesto semiconductivo

5. Pantalla metálica – Cinta de cobre recocido liso

6. Relleno – Cuerda de polipropileno (PP)

7. Cinta aglutinante – Material no higroscópico

8. Capa de separación – Compuesto de cloruro de polivinilo (PVC)

9. Armadura – Alambres de aluminio estirados en frío para unipolar o alambres de acero galvanizado para multipolar

10. Cinta aglutinante – Material no higroscópico

11. Cubierta exterior – Compuesto de cloruro de polivinilo (PVC)

Sección transversal:

• 1 núcleo: 35 ~ 800 mm²

• 3 núcleos: 35 ~ 400 mm²

Características térmicas:

• Temperatura de operación del conductor: -15℃ a 90℃

• Temperatura mínima para instalación: 0℃

• Temperatura de operación en emergencia: 105℃

• Temperatura de cortocircuito (5 segundos): 250℃

Características eléctricas:

• Voltaje nominal: 12/20(24) kV

• Prueba de alta tensión AC: 3.5 U₀ durante 5 minutos

• Descarga parcial a 1.73 U₀: 10 pC o menor

Color:

• Identificación de núcleos: Natural o según requerimiento del cliente

• Cubierta exterior: Negra o según requerimiento del cliente

Normas:

• Diseño del cable: IEC 60502-2

• Conductor: IEC 60228
