Cable de Potencia Armado con Aislamiento XLPE 6/10(12)kV

Cable armado unipolar 6/10(12)kV CU/XLPE/CTS/PVC/AWA/PVC o cable armado multipolar CU/XLPE/CTS/PVC/SWA/PVC

Cable armado con aislamiento XLPE, pantalla de cinta de cobre y conductor de cobre, disponible en versiones unipolares o multipolares.

Aplicación:

Para ser utilizado en distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales y operativas, en zonas residenciales y minas, en lugares secos o húmedos, instalado fijo en aire, enterrado directamente en el suelo o en ductos, donde se requiere una mayor protección mecánica.

Construcción:

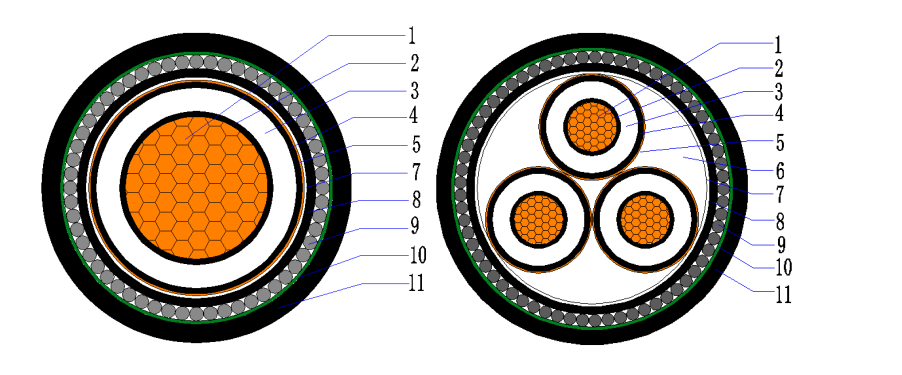

1. Conductor – Cobre compacto clase 2 recocido liso

2. Pantalla del conductor – Compuesto semiconductivo

3. Aislamiento – Polietileno reticulado (XLPE)

4. Pantalla del aislamiento – Compuesto semiconductivo

5. Pantalla metálica – Cinta de cobre recocido liso

6. Relleno de cuerda de PP

7. Cinta aglutinante – Material no higroscópico

8. Capa de separación – Compuesto de cloruro de polivinilo (PVC)

9. Armadura – Alambres de aluminio estirados en frío para unipolar o alambre de acero galvanizado para multipolar

10. Cinta aglutinante – Material no higroscópico

11. Cubierta exterior – Compuesto de cloruro de polivinilo (PVC)

Sección transversal:

• 1 núcleo: 16~800 mm²

• 3 núcleos: 16~400 mm²

Características de temperatura:

• Temperatura de operación del conductor: -15℃ a 90℃

• Temperatura mínima para instalación: 0℃

• Temperatura de operación en emergencia del conductor: 105℃

• Temperatura de operación en cortocircuito (5 s): 250℃

Características eléctricas:

• Voltaje nominal: 6/10(12) kV

• Prueba de alta tensión AC: 3.5 U0 por 5 minutos

• Descarga parcial a 1.73 U0: 10 PC o mejor

Color:

• Identificación de núcleo: Natural o según requerimiento del cliente

• Cubierta exterior: Negra o según requerimiento del cliente

Norma:

• Diseño del cable: IEC 60502-2

• Conductor: IEC 60228
