MV-90 5-35kV

MV-90 5–35 kV Cable unipolar con pantalla de cinta o alambre de cobre

Aplicación:

El cable MV-90 es adecuado para el suministro principal y los circuitos de distribución en instalaciones industriales y comerciales, así como en circuitos de alimentación en centrales eléctricas, siempre que la corriente de falla a tierra esté dentro de la capacidad de apantallamiento del cable.

Puede utilizarse en lugares secos o húmedos, en interiores o exteriores, y puede instalarse al aire libre, en ductos subterráneos o directamente enterrado.

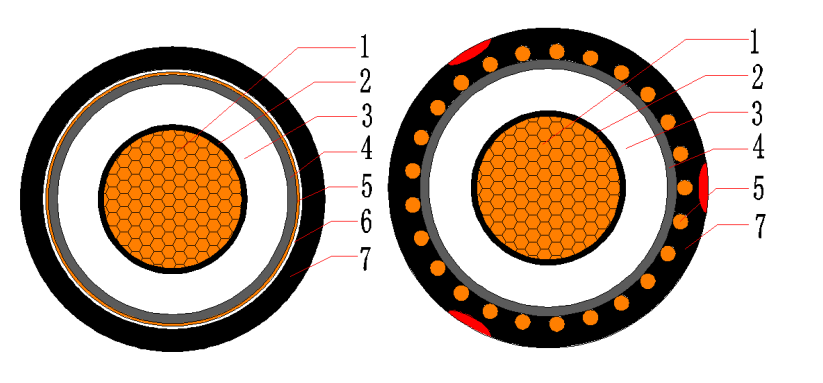

Construcción:

1. Conductor – Cobre recocido clase B, compactado o comprimido

2. Pantalla del conductor – Compuesto semiconductivo

3. Aislamiento – Polietileno reticulado resistente al árbol de agua (TR-XLPE)

4. Pantalla del aislamiento – Compuesto semiconductivo

5. Pantalla metálica – Cinta de cobre o alambre de cobre

6. Cinta de amarre – Cinta de material no higroscópico

7. Cubierta exterior – Uno de los siguientes materiales:

   • Compuesto de cloruro de polivinilo (PVC)

   • Polietileno reticulado (XLPE)

   • Polietileno (HDPE, MDPE, LLDPE)

Sección transversal:

• 1 conductor: 5 AWG ~ 1000 kcmil

Características térmicas:

• Temperatura de operación del conductor: -40℃ ~ 90℃

• Temperatura mínima de instalación: 0℃

• Temperatura de operación de emergencia del conductor: 130℃

• Temperatura de cortocircuito del conductor (5 s): 250℃

Color:

• Identificación del conductor: Natural o según requerimiento del cliente

• Cubierta exterior: Negra o negra con tres franjas de color

Normas:

• Diseño del cable: UL 1072 / ICEA S-94-649

• Conductor: UL 1581
