Cable De Energía Aislado Con XLPE 19/33(36)kV (Estándar AS/ZNS)

Cable blindado de un solo núcleo de cobre CU/XLPE/CWS/PVC/AWA/PVC de 19/33(36) kV
O cable blindado multicore de cobre CU/XLPE/CWS/PVC/SWA/PVC

Cable blindado con pantalla de alambre de cobre aislado con XLPE, de núcleo simple o múltiple, con conductor de cobre.

Aplicación:

Para ser utilizado en distribución de energía en media tensión, como alimentadores de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales y operativas, en zonas residenciales y minas, en lugares secos o húmedos, instalado de forma fija en aire, enterrado directamente en el suelo o en ductos, donde se requiera una mayor protección mecánica.

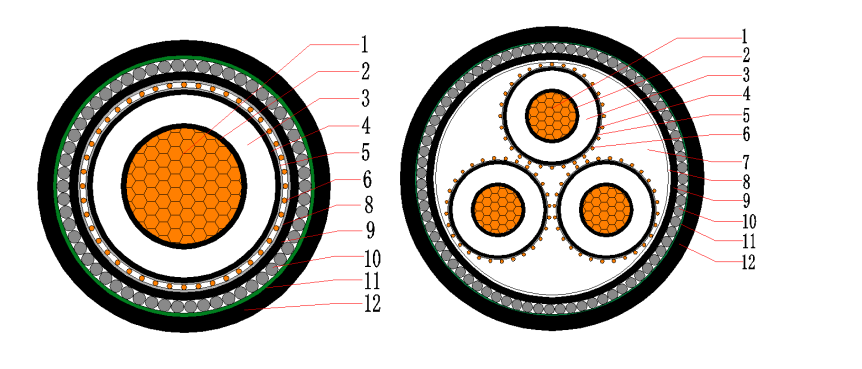

Construcción:

1. Conductor – Cobre compacto recocido clase 2

2. Pantalla del conductor – Compuesto semiconductivo

3. Aislamiento – Polietileno reticulado (XLPE)

4. Pantalla del aislamiento – Compuesto semiconductivo

5. Pantalla metálica – Alambre de cobre recocido

6. Relleno de cuerda de PP

7. Cinta de unión – Cinta de material no higroscópico

8. Capa de separación – Compuesto de cloruro de polivinilo (PVC 5V-90)

9. Armadura – Alambres de aluminio trefilado para un solo núcleo o alambre de acero galvanizado para multicore

10. Cinta de unión – Cinta de material no higroscópico

11. Cubierta exterior – Compuesto de cloruro de polivinilo (PVC 5V-90)

Sección transversal:

• 1 núcleo; 50~1600 mm²

• 3 núcleos; 50~400 mm²

Características de temperatura:

• Temperatura de operación del conductor: -15℃ a 90℃

• Temperatura mínima para instalación: 0℃

• Temperatura de operación de emergencia del conductor: 105℃

• Temperatura en operación de cortocircuito (5 segundos): 250℃

Características eléctricas:

• Tensión nominal: 19/33(36) kV

• Prueba de alta tensión en CA: 63 kV por 5 minutos

• Descarga parcial a 2 U0: ≤20 pC o a 1.5 U0: ≤5 pC

Color:

• Identificación de núcleos: Natural o cintas de color rojo, blanco y azul para tres núcleos

• Cubierta exterior: Negra o según requerimientos del cliente

Norma:

• Diseño del cable: AS/NZS 1429.1

• Conductor: AS/NZS 1125
