Cable de potencia armado con aislamiento XLPE de 18/30(36) kV

Cable armado unipolar 18/30(36)kV CU/XLPE/CTS/PVC/AWA/PVC o cable armado multipolar CU/XLPE/CTS/PVC/SWA/PVC

Cable armado con aislamiento XLPE y pantalla de cinta de cobre, con conductor de cobre, de uno o varios conductores.

Aplicación:

Se utiliza para la distribución de energía en media tensión, como alimentador de transformadores en subestaciones. En plantas de energía, instalaciones industriales y operativas, en zonas residenciales y en instalaciones mineras, en lugares secos o húmedos, instalados de forma fija en el aire, enterrados directamente en el suelo o en ductos, donde se requiere una mayor protección mecánica.

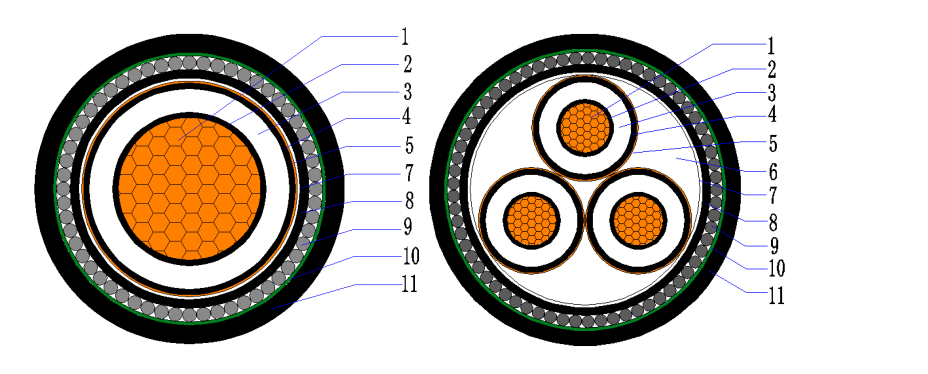

Construcción:

1.   Conductor – Cobre recocido, clase 2, compacto
2.   Pantalla del conductor – Compuesto semiconductivo
3.   Aislamiento – Polietileno reticulado (XLPE)
4.   Pantalla de aislamiento – Compuesto semiconductivo
5.   Pantalla metálica – Cinta de cobre recocido
6.   Relleno – Cuerda de polipropileno (PP)
7.   Cinta de unión – Cinta de material no higroscópico
8.   Capa de separación – Compuesto de cloruro de polivinilo (PVC)
9.   Armadura – Alambres de aluminio trefilado para cable unipolar o alambres de acero galvanizado para cable multipolar
10.  Cinta de unión – Cinta de material no higroscópico
11.  Cubierta exterior – Compuesto de cloruro de polivinilo (PVC)

Sección transversal:

• 1 conductor: 50~800 mm²

• 3 conductores: 50~400 mm²

Características térmicas:

• Temperatura de operación del conductor: -15 ℃ ~ 90 ℃

• Temperatura mínima de instalación: 0 ℃

• Temperatura de operación en emergencia: 105 ℃

• Temperatura máxima en cortocircuito (5 s): 250 ℃

Características eléctricas:

• Tensión nominal: 18/30 (36) kV

• Prueba de alta tensión en AC: 3.5 U₀ durante 5 minutos

• Descarga parcial a 1.73 U₀: 10 pC o mejor

Color:

• Identificación de conductores: Natural o según solicitud del cliente

• Cubierta exterior: Negra o según requisitos del cliente

Normas:

• Diseño del cable: IEC 60502-2

• Conductor: IEC 60228
